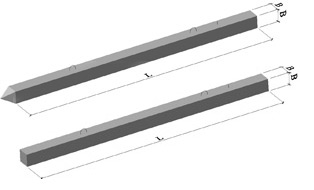

Сваи железобетонные цельные сплошного квадратного сечения с ненапрягаемой арматурой

Основные характеристики: изготавливаются по ГОСТ 19804-12 и серии 1.011.1-10 выпуск 1 с приставным каркасом острия или  без острия.

Маркировка свай:
СХ.Х – Х.Х.Х, где
С- свая;
1 индекс – длина сваи в дециметрах, без учета длины острия;
2 индекс – сечение сваи в сантиметрах;

3 индекс – тип армирования, обозначающий количество и диаметр продольной арматуры

4 индекс  - «1» у сваи с приставным каркасом острия и «Б» у сваи без острия;

5 - дополнительный индекс «У» - свая повышенной ударостойкости. Марки бетона по морозостойкости (F)  и водонепроницаемости (W)  в зависимости от условия эксплуатации свай в свайном фундаменте и  класса  степени ответственности зданий или сооружений задаются в проекте.

Сваи армируются пространственными каркасами с рабочим армированием из стержней периодического профиля класса А-III (A400) по ГОСТ 5781-82. Для поперечного армирования свай применяется спираль из проволоки класса Вр-I Ø 5 мм по ГОСТ 6727-80. Арматурные пространственные каркасы свай изготавливаются на машинах для сварки арматурных каркасов немецкой фирмы MBКMaschinenbauGmbH.

Сваи длиной 8-16 метров имеют штыри для фиксации места строповки при подъеме на копер. Сваи длиной до 7м изготавливаются без фиксирующих штырей. При этом строповка свай производится у верхней подъёмной петли. Строповка свай при подъёме на копёр непосредственно за подъёмные петли запрещается.

Монтажные (подъёмные) петли изготавливаются из горячекатаной арматурной стали класса А-I (А240) марок Вст3сп2 и Вст3пс2. Применение стали Вст3пс2 не допускается при расчетной зимней температуре монтажа минус 40 и ниже.
