Сваи забивные

Сваи забивные железобетонные составные сплошного квадратного или трапецеидального сечения с ненапрягаемой арматурой со сварным стыком изготавливаются по ГОСТ 19804-12 и серии 1.011.1-10 выпуск 8.

Маркировка секций:
СХ.Х – Х.Х.Х.Х (пример С60.30-ВСв.1 или С60.30-НСв.1), где:

С- свая сплошная;
1 индекс – длина сваи (секции) в дециметрах (6м);
2 индекс – сечение сваи (секции)  в сантиметрах (300мм);
3 индекс- обозначение секции:  Н- нижняя секция, В- верхняя секция;
4 индекс – обозначение разновидности стыка:  Св. – сварной стык;
5 индекс – тип армирования, обозначающий количество и диаметр продольной арматуры.

6 индекс- обозначает наличие или отсутствие острия:  Б (без острия) -только у  нижней секции.

 У составных свай ,предназначенных для вибропогружения , после буквенного индекса Св. добавляется индекс ВП,  при этом армирование секции свай независимо от сечения и длины - «6».

Секции составных свай изготавливаются из тяжелого бетона классом по прочности на сжатие не ниже В25.

Марки бетона по морозостойкости (F)  и водонепроницаемости (W)  в зависимости от условия эксплуатации свай в свайном фундаменте и  класса  степени ответственности зданий или сооружений задаются в проекте.

Рекомендуемая комплектность составных свай по серии 1.011.1-10.8

В зависимости от условий эксплуатации свай,  в проекте свайного фундамента возможна другая комплектность составных свай.

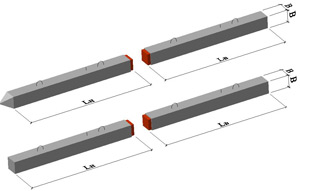

Составные сваи сечением 300х300 мм, длиной до 24 м, сечением 350х350 мм длиной до 30 м и 400х400 мм длиной до 32 метров состоят из двух секций: нижней с острием или без острия и верхней. Длина нижних секций 8 и 12 метров при сечении 300х300 мм; 7, 8,12 и 14 метров при сечении 350х350 и 8, 12, 14 и 16 метров при сечении 400х400 мм. Длина верхних секций изменяется через 1 метр от 5 до 12 метров при сечении 300х300 мм и от 6 до 16 при сечениях 350х350 и 400х400 мм. Секции составных свай армируются сварными арматурными каркасами.

Соединение секций свай со сварным стыком осуществляется через накладки из листовой стали, привариваемые к боковым поверхностям закладных изделий секций свай. Данный тип свай рекомендуется применять при передаче на них выдергивающих нагрузок.

В редких случаях возможно изготовление свай со стаканным соединением. В этом случае соединение секций свай осуществляется за счет плотной посадки рифленого железобетонного выпуска верхней секции в цилиндрической плоскости закладного изделия нижней секции. Забивка нижней секции сваи должна производиться с применением специального подбабка, предохраняющего закладное изделие ("стакан") от деформаций.

Н – Накладки

Подкладка ПС –  приваривается к закладной детали.
