Унифицированные конструкции свайных фундаментов для стальных опор ВЛ 35-500 кв. Серия 3.407.9-146 вып.2 разработана взамен серии 3.407-115 вып.4. Вибрированные ненапряженные сваи сечением 350х350 мм длиной 6, 8, 10 или 12м применяют в фундаментах под опоры ЛЭП. Сваи изготавливают из тяжелого бетона класса по прочности на сжатие В25. Марка бетона по морозостойкости не ниже F150, водонепроницаемости - W4 .
Маркировка свай: СХ.Х – Х, где:
С - свая;
1 индекс – сечение сваи в сантиметрах;
2 индекс – длина сваи с острием в метрах;
3 индекс – тип армирования, обозначающий количество и диаметр продольной арматуры: 1 - 4Ф20А-III (А400); 2 - 4Ф25А-III (А400).
Номенклатура свай

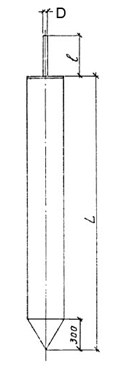

| Марка | Размеры, мм | Масса, т | ||
|---|---|---|---|---|
| Длина сваи, L | Длина болта, ℓ | Диаметр болта, D | ||
| С 35.6-1 | 6000 | 450 | 42 | 1,78 |
| С 35.8-1 | 8000 | 450 | 42 | 2,4 |
| С 35.8-2 | 500 | 56 | ||
| С 35.10-1 | 10000 | 450 | 42 | 3,0 |
| С 35.10-2 | 500 | 56 | ||
| С 35.12-1 | 12000 | 450 | 42 | 3,62 |
| С 35.12-2 | 500 | 56 | ||
