Сваи забивные железобетонные цельные сплошного квадратного сечения для опор мостов

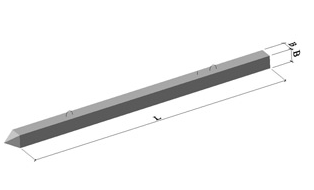

Основные характеристики: изготавливаются по ГОСТ 19804-12 и серии 3.500.1-1.93 выпуск 1 с ненапрягаемой арматурой. Сваи имеют размеры поперечного сечения 350х350 мм , длиной до 16 м и 400х400 мм длиной до 18 м. Сваи предназначены для применения в опорах мостов, фундаментах труб и пешеходных тоннелей, под железные, автомобильные и городские дороги в любых климатических условиях.
Маркировка свай: СХ.Х – Т(или В)Х.Х (С80-35Т4-3 или С80-35В4-3), где
С- свая;
1 индекс – длина сваи в дециметрах (8м);
2 индекс – сечение сваи в сантиметрах (350 мм);
Т – трещиностойкая (рассчитываемая на прочность и трещиностойкость);
В – выносливостойкая (рассчитываемая на прочность, трещиностойкость и выносливость);
3 индекс – тип армирования, обозначающий количество и диаметр продольной арматуры;
4 индекс - дополнительный индекс, обозначающий марку бетона по водонепроницаемости, морозостойкости и марку арматурной стали в соответствии с климатическими условиями в районе строительства.
| Дополнительный индекс | Климатические условия, характеризуемые средней температурой наружного воздуха наиболее холодной пятидневки, ºС | Марка бетона по морозостойкости | Марка бетона по водонепроницаемости | Марки стали класса А-Ш | |
|---|---|---|---|---|---|
| Сваи «Т» | Сваи «В» | ||||
| 1 | Минус 30и выше |
F200 | W4 | 25Г2С, 35ГС | 25Г2С |
| 2 | F200 | W6 | |||
| 3 | F300 | W6 | |||
| базовые | Ниже минус 30 до минус 40 включительно | F300 | W6 | 25Г2С, 35ГС* | 25Г2С* |
| 4 | F400 | W6 | |||
| 5 | Ниже минус 40 | F300 | W8 | 25Г2С* | |
| 6 | F400 | W8 | |||
*- допускается к применению только в вязаных каркасах
Сваи изготавливаются из тяжелого конструкционного бетона, соответствующего ГОСТ 26633-2012 ,со средней плотностью от 2200 до 2500 кг/м.куб. включительно. Сваи сечением 35х35 см и длиной 8-12 метров имеют класс бетона В25; сечением 40х40 см, длиной 13-16 метров - В30; сечением 40х40 см - В30 (или В35).
