Цокольные панели

Панели представляют собой трехслойную конструкцию, в которой между плоскими железобетонными слоями, соединенными между собой стальными гибкими связями, расположен слой эффективной теплоизоляции. Толщина внутреннего железобетонного слоя-100 мм, наружного- 50 мм.

Толщина теплоизоляции: 50, 100 и 150 мм – для  пенополистирола ПСБ марки 35 по ГОСТ 15588-85; 100 и 150 мм – для минераловатных плит на синтетическом связующем марки  175  по ГОСТ 9573-82.

Расчетные показатели бетона приняты: В22,5  F75.

Стеновые панели по назначению в стене разделяются на рядовые, панели перемычки и панели простенков.

Панели обозначаются марками, состоящими из буквенно-цифровых групп, которые разделяются дефисом.

В первой группе буквы ПСТ обозначают -  панель стеновая трехслойная.

Числовая группа, следующая за буквами, соответственно обозначает длину, высоту и толщину панелей в дм.
Во второй группе буква  Т  обозначает  тяжелый бетон - материал наружного и внутреннего слоев панели, далее материал теплоизоляции:  П – пенополистирол,  М-минераловатные плиты.

В третьей группе первая цифра определяет назначение панели, вторая- прямую « 1» или обратную «2» марки панелей, в панелях не имеющих обратных марок вторая цифра отсутствует.

Цифра обозначающая  назначение панели:

1-Рядовая, рядовая для т.ш.

2-Рядовая для углов

3-Рядовая парапетная

4-Перемычка при простенках длиной 1,2 м.

5-Перемычка при простенках длиной 3,0 м.

6-Перемычка при ленточном остеклении.

7-Парапетная перемычка при простенках длиной 1,2 м.

8-Парапетная перемычка при простенках длиной 3,0 м.

9-Парапетная перемычка при ленточном остеклении.

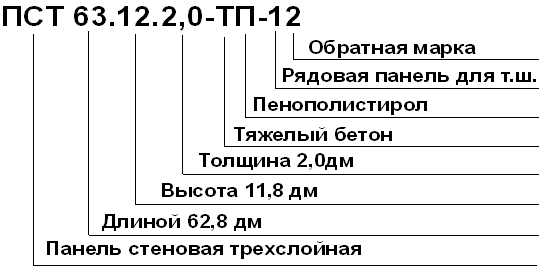

Пример маркировки:

Панели предназначены для стен отапливаемых производственных зданий, возводимых в несейсмических районах с сейсмичностью 2,8 и 9 баллов, с плоской и малоуклонной кровлей , с нормальным влажным и мокрым режимами,  с неагрессивной и агрессивной газовыми средами. возводимых в несейсмических районах с сейсмичностью 2,8 и 9 баллов.

Выбор толщины панелей и материала теплоизоляции зависит  от расчетной температуры наружного воздуха и температурно-влажностного режима зданий.
Для несейсмических районов стены приняты самонесущими и навесными, для сейсмических районов только навесные.

В самонесущих стенах надоконные панели длиной 6,0 м опираются на простенки шириной 3,0 и 1,2 м.

Простеночные панели устанавливаются по осям колонн, образуя отдельные оконные проемы шириной 3,0 и 4,8 м.

Навесные стены выполняются из панелей длиной равной шагу колонн и проемами ленточного остекления. По высоте навесные стены разбиваются на ярусы, включающие несколько панелей.

Первый ярус опирается непосредственно на фундаменты колонн и фундаментные балки, последующие на опорные консоли (столики), привариваемые к закладным элементам колонн.

В сейсмических районах между ярусами панелей должны предусматриваться горизонтальные антисейсмические швы.

Цокольная часть стен выполняется из рядовых панелей в глухих участках стен,  из панелей перемычек на участках с остеклением,  с обязательным опиранием их на фундаментные балки.

Углы стен выполняются с помощью удлиненных панелей. Удлиненные панели устанавливаются по торцам здания в углах.

Стеновые панели торцевых и продольных стен крепятся к закладным элементам колонн и стропильных конструкций. Каждая панель крепится в четырех точках. Панели в углах по торцам крепятся к стальным стойкам фахверка, а расположенные выше колонн к стальным насадкам фахверка, расположенным в вертикальных швах стен.

Парапетные панели продольных стен крепятся к закладным элементам плит покрытия, панели фронтонов к стальным «насадкам» железобетонных колонн или стальным стойкам торцового фахверка.
