Ригели

Ригели железобетонные – это линейные несущие элементы строительного сооружения или здания, расположенные горизонтально. Они обеспечивают связь между вертикальными конструкциями, такими, как колонны, стойки и являться опорой для прогонов или плит сборного междуэтажного перекрытия или покрытия.

Ригели изготавливаются в соответствии с требованиями ГОСТ 18980-90 и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 1.020-1/87, 1.020.1-2с/89, 1.020.1-4, 1.420.1-19 и 1.420.1-20с, а также по чертежам заказчика.

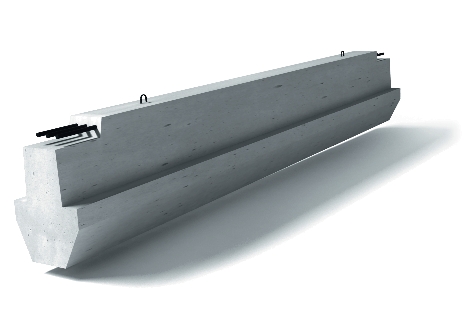

Ригель представляет собой прямоугольную балку, на которую опираются перекрытия или другие железобетонные конструкции.

По сечению наиболее распространены в применении ригели прямоугольные или Т-образного сечения. На ригели приходится основная нагрузка плит с обоих сторон, так же ригели являются элементом горизонтального соединения для жесткости вертикальных колонн каркасных зданий.

Ригели изготавливаются из тяжелого бетона и армируются стальной арматурой или стальными канатами в случае, если ригель необходимо сделать предварительно напряженным. Ригели изготавливаются со строповочными отверстиями для подъема и монтажа. Допускается вместо строповочных отверстий предусматривать монтажные петли.

Ригели подразделяют на типы:

• РДП - для опирания многопустотных плит на две его полки (двухполочный);
• РДР - то же, для опирания ребристых плит;
• РОП - для опирания многопустотных плит на одну его полку (однополочный);
• РЛП - то же, применяемый только в лестничных клетках;
• РОР - для опирания ребристых плит на одну его полку (однополочный);
• РЛР - то же, применяемый только в лестничных клетках;
• РКП - консольный для опирания многопустотных плит балконов;
• РБП - бесполочный (изготовленный в форме двухполочного ригеля) при перекрытии из многопустотных плит;
• РБР - то же, при перекрытии из ребристых плит;
• Р - прямоугольного сечения.

Марка ригеля состоит из буквенно-цифровых групп, разделенных дефисами.

В первой группе указывают обозначения типа ригеля, высоту поперечного сечения и длину ригеля округленно в дециметрах, допускается в первой группе марки вместо указанных характеристик приводить условное наименование ригеля (Р) и его порядковый номер типоразмера.

Во второй группе указывают несущую способность ригеля в кН/м или порядковый номер ригеля по несущей способности, а так же тип арматурного каната К7  (для предварительно напряженных ригелей).

В третьей группе, при необходимости, указывают дополнительные характеристики, отражающие особые условия применения ригелей - их стойкость к воздействию агрессивных газообразных сред, сейсмическим воздействиям, а также обозначения конструктивных особенностей ригелей, например, наличие дополнительных закладных изделий.

Пример условного обозначения (марки) ригеля типа РДП высотой 600 мм, длиной 5560 мм, несущей способности 110 кН/м, с напрягаемыми арматурными канатами типа К7:

РДП6.56-110К7

То же, изготовленного из бетона нормальной проницаемости (Н) и предназначенного для применения в условиях воздействия слабоагрессивной газообразной среды с дополнительными закладными изделиями:/p>

РДП6.56-110К7-Нa

Также наша компания производит предварительно напряженные ригели.
