Сплошные плиты перекрытий
Плиты перекрытия - это железобетонные изделия, предназначенные для межэтажных перекрытий жилых и общественных зданий, а также при прокладке теплотрасс. Железобетонные сплошные плиты для жилых и общественных зданий изготавливаются по ГОСТ 12767-94 и серии 1.243.1 КЛ - 3.
Универсальность плит перекрытий позволяет использовать их как в промышленном, жилищном, так и индивидуальном строительстве. Нижняя сторона железобетонной плиты выпускается в готовом к отделке виде и служит потолком, а верхняя основанием пола. Плиты перекрытия производятся из бетона класса не ниже В15 и армируются стальной арматурой.
Плиты перекрытия, кроме несущей способности, также должны удовлетворять требованиям звукоизоляции. Для повышения звукоизоляционных свойств и снижения массы, панели делают со вставками или из лёгких материалов. Для подъема и монтажа плит перекрытия используют монтажные петли. Особенно велика роль надежности плит перекрытий при возведении высотных зданий. Ведь эти панели должны нести на себе огромные весовые нагрузки.
Плиты обозначают марками, состоящими из буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит обозначение типа плиты (П) габаритные размеры (длину, ширину) плит в дециметрах и высоту - в сантиметрах, значения которых округляют до целого числа.
Во второй группе приводят расчетную нагрузку на плиту (без учета нагрузки от ее собственного веса) в килопаскалях.
Морозостойкость и водонепроницаемость бетона плит должна соответствовать его маркам по морозостойкости и водонепроницаемости, установленным проектной документацией конкретного здания и указанным при заказе плит.
ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ СПЛОШНЫЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
ГОСТ 12767-94, СЕРИЯ 1.243.1 КЛ - 3 1 - 1

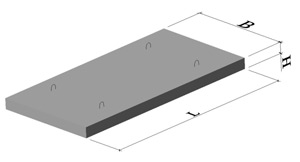

| Марка | Ширина ''B'' | Высота ''Н'' | Длина ''L'' | Объем бетона, м3 | Масса изделия, кг |
|---|---|---|---|---|---|
| П 18.12.12 - 8 | 1190 | 120 | 1790 | 0,25 | 630 |
| П 18.15.12 - 8 | 1490 | 120 | 1790 | 0,32 | 800 |
| П 21.12.12 - 8 | 1190 | 120 | 2090 | 0,30 | 750 |
| П 21.15.12 - 8 | 1490 | 120 | 2090 | 0,37 | 930 |
| П 24.12.12 - 8 | 1190 | 120 | 2390 | 0,34 | 850 |
| П 24.15.12 - 8 | 1490 | 120 | 2390 | 0,43 | 1080 |
| П 27.12.12 - 8 | 1190 | 120 | 2690 | 0,38 | 950 |
| П 27.15.12 - 8 | 1490 | 120 | 2690 | 0,48 | 1200 |
| П 30.12.16 - 8 | 1190 | 160 | 2990 | 0,57 | 1430 |
| П 30.15.16 - 8 | 1490 | 160 | 2990 | 0,71 | 1780 |
| П 33.12.16 - 8 | 1190 | 160 | 3290 | 0,63 | 1580 |
| П 33.15.16 - 8 | 1490 | 160 | 3290 | 0,78 | 1950 |
| П 36.12.16 - 8 | 1190 | 160 | 3590 | 0,68 | 1700 |
| П 36.15.16 - 8 | 1490 | 160 | 3590 | 0,85 | 2130 |
| П 39.12.16 - 6 | 1190 | 160 | 3890 | 0,73 | 1830 |
| П 39.15.16 - 6 | 1490 | 160 | 3890 | 0,92 | 2300 |
| П 42.12.16 - 6 | 1190 | 160 | 4190 | 0,79 | 1980 |
| П 42.15.16 - 6 | 1490 | 160 | 4190 | 0,99 | 2480 |
Возможно изготовление плит перекрытий по индивидуальным чертежам заказчика
